Produktbeskrivning

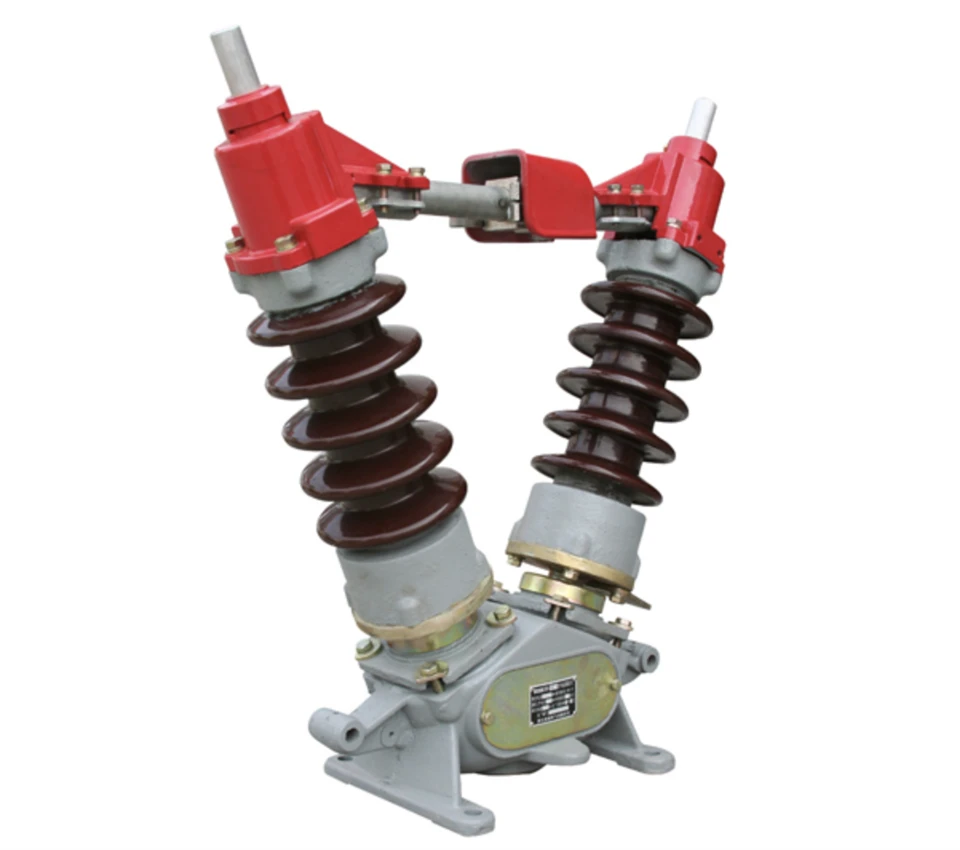

GW5-serien hv-isolatorer använder en modulär, enkel-, teleskopisk utomhusstruktur. Dess kärnkomponenter inkluderar en ledande krets, isolerande stöd, manövermekanism, basram och valfri jordningsbrytare. Dessa 50 Hz växelström utomhus elektriska högspänningsenheter- finns i 40,5 kV, 72,5 kV och 126 kV märkspänningar. De är designade för att öppna och stänga högspänningsledningar i spänningssatta,-obelastningsförhållanden och för att elektriskt isolera elektrisk utrustning som t.ex. högspänningsskenor och strömbrytare under underhåll från spänningssatta högspänningsledningar. De kan också användas för att byta-låg kapacitans eller induktiva strömmar.

Miljötillstånd

Höjd: Inte överstigande 1000m. Om höjden överstiger 1000m bör den nominella isoleringsnivån justeras.
Omgivningstemperatur: Övre gräns +45 grad, undre gräns -40 grader, medeltemperatur för den varmaste månaden 30 grader, högsta dagliga temperaturintervall 25 grader;
Solstrålningsintensitet (utomhus): 0,1W/cm²;
Vindhastighet/vindtryck (utomhus): 34m/s (700Pa);
Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet Mindre än eller lika med 95 %, månatlig genomsnittlig relativ fuktighet Mindre än eller lika med 90 %;
Seismiskt motstånd: Horisontell acceleration 0,3m/s², vertikal acceleration 0,15m/s²;
Säkerhetsfaktor: sinusformad resonans tre-cykel, säkerhetsfaktor 1,67 eller högre;
Föroreningsgrad: Klass E;
Istjocklek: Mindre än eller lika med 20 mm;

Tekniska parametrar-GW5

Märkspänning	Märkström A	Dynamisk stabilitetsström kA	Termisk stabilitetsström kA/S	Strömfrekvens tål spänning kV/1 min		Slagtrycksmotstånd kV
				Fas till jord	Mellan frakturer	Fas till jord	Mellan frakturer
40.5	630	50/63	20/25/4	95	118	185	215
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
72.5	630	50/63	20/25/4	140 160	160 176	325 350	375 385
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
126	630	50/63	20/25/4	230	265	550	630
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
