Inomhusfrånkopplingsbrytare

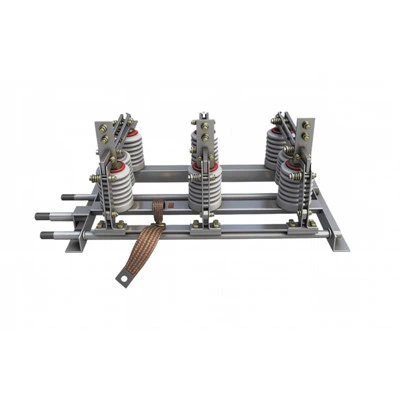

GN30-12-seriens roterande högspänningsbrytare för inomhus-är en ny typ av kontaktknivsbrytare av typ-typ. Dess huvudstruktur består av två uppsättningar isolatorer och kontakter som är fästa på de övre och nedre planen av en trefasig gemensam-lågspänningsram. Omkopplaren öppnas och stängs genom att vrida kontaktkniven. Omkopplaren av GN30-12D-typ är baserad på omkopplaren av typen GN30-12 med tillägg av en anslutningskniv, som kan möta behoven hos olika kraftsystem. Denna produkt har en kompakt design, litet fotavtryck, stark isoleringsförmåga och är lätt att installera och justera. Dess prestanda uppfyller kraven i GB1985-89 "AC High-Voltage Disconnecting Switches and Grounding Switches" och är lämplig för inomhussystem med en märkspänning på 10 kV AC 50Hz eller lägre, som används för att öppna och stänga kretsar under spännings- och tomgångsförhållanden. Den kan användas i kombination med högspänningsställverk eller fristående.

Höjd som inte överstiger 1000 meter;

Omgivningstemperatur som inte överstiger 40 grader och inte faller under -5 grader;

Relativ luftfuktighet som inte överstiger 95%;

Inga explosiva medier;

Ingen exponering för regn eller snö;

Obs: Om driftsmiljön inte uppfyller ovanstående villkor, vänligen informera tillverkaren om detaljerna.

Storlekar kan komma att uppdateras, kontakta oss.

1. Krav på installationsplatsen: Inomhus, omgivningstemperatur -10 grader till +40 grader, relativ luftfuktighet Mindre än eller lika med 85 % (vid 25 grader), fri från frätande gaser/damm.

2. Kontrollera att installationsskåpet är ett 12kV inomhusställverk (t.ex. XGN2, KYN28). Skåpets styrka måste klara vikten av frånskiljaren (cirka 20~30 kg).

3. Verifiera modellen (t.ex. GN30-12/630), märkström och jordningsbrytarkonfiguration. Kontrollera om det finns sprickor i isolatorerna och deformation av kontakterna.

4. Testa manövermekanismen: Vrid kontakterna manuellt för att bekräfta jämna och obehindrade öppnings- och stängningsvinklar (vanligtvis 90 grader).

5. Mekanisk fixering: Använd M8-bultar för att dra åt basramen. Kontrollera installationsmomentet till 12~15N・m (undvik överdragning för att förhindra skador på isolatorerna).

6. Vid installation genom vägg måste tätningsgapet mellan flänsen och skåpet fyllas med isolerande tätningsmedel för att förhindra att damm tränger in.

7. Elanslutning: inkommande ledning/ 8. Använd kopparskenor med motsvarande tvärsnitt för de utgående plintarna (30×4 mm för 400A, 40×4 mm för 630A). Dra åt terminalerna med ett vridmoment på 18~20 N·m.

9. Jordningsbrytarens ledningar måste ledas separat till skåpets jordningsskena; det är förbjudet att dela en jordningskrets med annan utrustning.

10. Förreglingstest: Förregling med ställverksbrytaren: När strömbrytaren är sluten kan frånskiljaren inte öppnas eller stängas; när frånskiljaren är öppen kan strömbrytaren inte stängas.

11. Jordningsbrytare förregling: När frånkopplingsbrytaren är stängd kan jordningsbrytaren inte stängas; när jordningsbrytaren är stängd kan frånkopplingsbrytaren inte stängas.
